1.引言
目前車載技術已經非常成熟，它廣泛應用于私家車的防盜跟蹤，物流用車的調度控制，出租車的電招安防，公交車的智能報站電子站牌等等，而且它價格也變得十分便宜。市場上幾百元就能買得到[1]。它的核心技術就是GPS,而電子地又是GPS的靈魂，只有通過它才能實現車輛的定位，當確定了車輛位置之后，通過無線傳輸把數據發到第三方，這樣就可以實現車載定位，根據這種技術，我們建立了一種能夠模擬車輛運行的模型，它能通過GPS定位系統確定車輛的位置，通過無線傳輸系統，把車輛的位置信息發送到控制中心，再有控制中心時發送控制指令給車輛，讓車輛到達指定的位置，也就是建立了一種通過GPS/GSM“無人駕駛”車輛系統的模型，當然這種模型是建立在高速公路上的，當司機開上高速公路以后可以通過控制按鈕向工作站發出指令，工作站確認后，在告知司機，此后車輛進入“無人駕駛”狀態，車的行使由控制中心決定，當?shù)礁咚俟烦隹跁r(shí)控制中心會告知司機這時又會把車的駕駛權交還給用戶，為了防止意外發生，用戶還可以隨時中斷與控制中心的連接。
本系統模擬了這一模型，把GSM作為數據傳輸?shù)拿浇?，用PC機當作是控制中心，用小車代替車輛，在校園里模擬車輛的運行，首先由GPS發出位置信息，再由GSM把信息傳送給PC機，經過PC機處理，顯示小車在地圖上的位置，再由PC機在發出指令，通過GSM把指令傳送給小車，小車在執行指令。

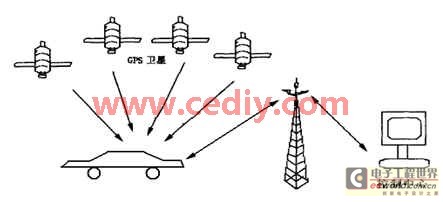

圖1. 無人駕駛控制系統模型

2.系統實現理論概述
     GPS目前空間衛星星座部分共有二十四顆衛星,其中二十一顆工作衛星,三顆在軌備用衛星。每顆衛星都裝有4 臺高精度電子鐘,為GPS 定位提供高精度的時間標準。用戶設備主要由GPS 接收硬件和數據處理軟件,以及微處理器及其終端設備組成。
    GSM 網絡是國內覆蓋范圍最廣，應用最普遍的無線通信網絡。它傳輸速度快，單個數據傳輸價格便宜，不占用話音，及其雙向傳輸?shù)男阅?，可方便地?shí)現對于采集站設備的信息采集和遠程控制，實現遙控、遙測等。因此，使用GSM是作無線通訊是十分合理的。
3.系統實現方案設計
    在設計中使用了Trimble公司的GPS模塊用于小車定位，使用了兩個西門子公司的GSM模塊用于小車和PC機的無線數據傳輸，通過按鍵輸入完成小車部分的設置，用液晶顯示當前的信息，而在PC機上用串口和GSM模塊通信，再由基于VB平臺所編寫的電子地圖上顯示出來。
4．硬件系統設計
4.1電源穩壓部分
本系統的電源為7.5V,而單片機的工作電壓為5V,LM7805是5V支流穩壓電源芯片片。

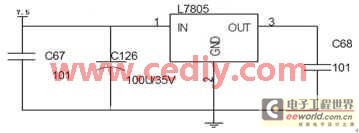

圖2 系統電源
4.2 GPS接口電路
由于51系列單片機的電平為T(mén)TL電平，而GPS模塊為3.3V供電，所以選用LM1117作為GPS模塊的電源，通信部分選用了MAX3232把3.3V的邏輯電平轉換成232電平。

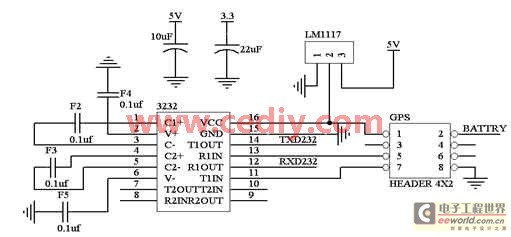

圖3 GPS接口電路圖
4.3GSM接口電路
在GSM模塊的使用中，它的供電范圍很寬7.5～24V,而且它的輸出電平為232電平這樣就可以這接引出串口通信數據線。
4.4 GSM/GPS控制部分
由于我們使用的單片機只有一個串口，這就要我們對串口進行切換，我們選用的是繼電器，但由于單片機的I/O口驅動電流很小，繼電器不能工作，這樣我們采用ULN2003作為驅動，它是反向驅動開路輸出達林頓，如圖2，我們采用單片機管電流的方式驅動繼電器。

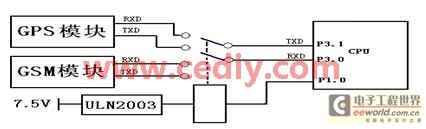

圖5 GSM/GPS控制部分

4.5電機控制部分
電機控制部分我們采用繼承電機驅動芯片L298,它的性能比較穩定，而驅動電流較大。其電路圖如下。
4.6顯示部分

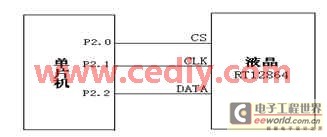

在顯示部分我們采用12864液晶，為了使硬件結構簡單我們采用了串行方式。

5.軟件實現

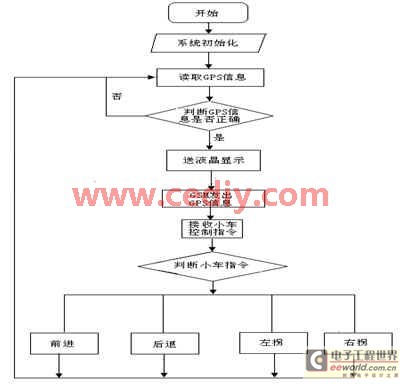

圖7 小車控制部分流程圖

6．結論
本系統實現了GPS車輛定位系統的模擬運行。利用GSM作為數據傳輸介質，實驗小車代替實際車輛，由PC機作為車輛控制中心，對小車位置信息進行處理并指揮小車運動。經過軟件測試系統實現了小車位置的采集，而且發出指令也能讓小車接收，并執行。
本文作者創新點：將單片機、GPS、GPRS三個技術加以綜合，并且合理有效的應用到車輛監控系統中，實現了車輛的實時監控調度，提高車輛的安全性與工作運行效率。該系統已在我校校園巡邏車系統上運行，為學校節省近萬元資金。實踐證明本系統的通訊功能運行可靠，設計合理。
